canal源码解析系列(2):deployer模块（下）

技术文章分享

902

登录后回复

CloudCanal-万少

系列文章索引：

3.4 CanalInstance运行状态监控相关代码

由于这段代码比较长且恶心，这里笔者暂时对部分代码进行省略，以便读者看清楚整各脉络

final ServerRunningData serverData = new ServerRunningData(cid, ip + ":" + port);
        ServerRunningMonitors.setServerData(serverData);
        ServerRunningMonitors.setRunningMonitors(MigrateMap.makeComputingMap(new Function<String, ServerRunningMonitor>() {
            public ServerRunningMonitor apply(final String destination) {
                ServerRunningMonitor runningMonitor = new ServerRunningMonitor(serverData);
                runningMonitor.setDestination(destination);
                runningMonitor.setListener(new ServerRunningListener() {....});//省略ServerRunningListener的具体实现
                if (zkclientx != null) {
                    runningMonitor.setZkClient(zkclientx);
                }
                // 触发创建一下cid节点
                runningMonitor.init();
                return runningMonitor;
            }
        }));

上述代码中，ServerRunningMonitors是ServerRunningMonitor对象的容器，而ServerRunningMonitor用于监控CanalInstance。

canal会为每一个destination创建一个CanalInstance，每个CanalInstance都会由一个ServerRunningMonitor来进行监控。而ServerRunningMonitor统一由ServerRunningMonitors进行管理。

除了CanalInstance需要监控，CanalServer本身也需要监控。因此我们在代码一开始，就看到往ServerRunningMonitors设置了一个ServerRunningData对象，封装了canal server监听的ip和端口等信息。

ServerRunningMonitors源码如下所示：

public class ServerRunningMonitors {
    private static ServerRunningData serverData;
    private static Map               runningMonitors; // <String,ServerRunningMonitor>
    public static ServerRunningData getServerData() {
        return serverData;
    }
    public static Map<String, ServerRunningMonitor> getRunningMonitors() {
        return runningMonitors;
    }
    public static ServerRunningMonitor getRunningMonitor(String destination) {
        return (ServerRunningMonitor) runningMonitors.get(destination);
    }
    public static void setServerData(ServerRunningData serverData) {
        ServerRunningMonitors.serverData = serverData;
    }
    public static void setRunningMonitors(Map runningMonitors) {
        ServerRunningMonitors.runningMonitors = runningMonitors;
    }
}

ServerRunningMonitors的setRunningMonitors方法接收的参数是一个Map，其中Map的key是destination，value是ServerRunningMonitor，也就是说针对每一个destination都有一个ServerRunningMonitor来监控。

上述代码中，在往ServerRunningMonitors设置Map时，是通过MigrateMap.makeComputingMap方法来创建的，其接受一个Function类型的参数，这是guava中定义的接口，其声明了apply抽象方法。其工作原理可以通过下面代码片段进行介绍：

Map<String, User> map = MigrateMap.makeComputingMap(new Function<String, User>() {
            @Override
            public User apply(String name) {
                return new User(name);
            }
        });
User user = map.get("tianshouzhi");//第一次获取时会创建
assert user != null;
assert user == map.get("tianshouzhi");//之后获取，总是返回之前已经创建的对象

这段代码中，我们利用MigrateMap.makeComputingMap创建了一个Map，其中key为String类型，value为User类型。当我们调用map.get(“tianshouzhi”)方法，最开始这个Map中并没有任何key/value的，于是其就会回调Function的apply方法，利用参数"tianshouzhi"创建一个User对象并返回。之后当我们再以"tianshouzhi"为key从Map中获取User对象时，会直接将前面创建的对象返回。不会回调apply方法，也就是说，只有在第一次尝试获取时，才会回调apply方法。

而在上述代码中，实际上就利用了这个特性，只不过是根据destination获取ServerRunningMonitor对象，如果不存在就创建。

在创建ServerRunningMonitor对象时，首先根据ServerRunningData创建ServerRunningMonitor实例，之后设置了destination和ServerRunningListener对象，接着，判断如果zkClientx字段如果不为空，也设置到ServerRunningMonitor中，最后调用init方法进行初始化。

ServerRunningMonitor runningMonitor = new ServerRunningMonitor(serverData);
runningMonitor.setDestination(destination);
runningMonitor.setListener(new ServerRunningListener(){...})//省略ServerRunningListener具体代码
if (zkclientx != null) {
runningMonitor.setZkClient(zkclientx);
}
// 触发创建一下cid节点
runningMonitor.init();
return runningMonitor;

ServerRunningListener的实现如下：

new ServerRunningListener() {
    /*内部调用了embededCanalServer的start(destination)方法。
    此处需要划重点，说明每个destination对应的CanalInstance是通过embededCanalServer的start方法启动的，
    这与我们之前分析将instanceGenerator设置到embededCanalServer中可以对应上。
    embededCanalServer负责调用instanceGenerator生成CanalInstance实例，并负责其启动。*/
     public void processActiveEnter() {
         try {
             MDC.put(CanalConstants.MDC_DESTINATION, String.valueOf(destination));
             embededCanalServer.start(destination);
         } finally {
             MDC.remove(CanalConstants.MDC_DESTINATION);
         }
     }
  //内部调用embededCanalServer的stop(destination)方法。与上start方法类似，只不过是停止CanalInstance。
     public void processActiveExit() {
         try {
             MDC.put(CanalConstants.MDC_DESTINATION, String.valueOf(destination));
             embededCanalServer.stop(destination);
         } finally {
             MDC.remove(CanalConstants.MDC_DESTINATION);
         }
     }
     /*处理存在zk的情况下，在Canalinstance启动之前，在zk中创建节点。
     路径为：/otter/canal/destinations/{0}/cluster/{1}，其0会被destination替换，1会被ip:port替换。
     此方法会在processActiveEnter()之前被调用*/
     public void processStart() {
         try {
             if (zkclientx != null) {
                 final String path = ZookeeperPathUtils.getDestinationClusterNode(destination, ip + ":" + port);
                 initCid(path);
                 zkclientx.subscribeStateChanges(new IZkStateListener() {
                     public void handleStateChanged(KeeperState state) throws Exception {
                     }
                     public void handleNewSession() throws Exception {
                         initCid(path);
                     }
                 });
             }
         } finally {
             MDC.remove(CanalConstants.MDC_DESTINATION);
         }
     }
//处理存在zk的情况下，在Canalinstance停止前，释放zk节点，路径为/otter/canal/destinations/{0}/cluster/{1}，
//其0会被destination替换，1会被ip:port替换。此方法会在processActiveExit()之前被调用
     public void processStop() {
         try {
             MDC.put(CanalConstants.MDC_DESTINATION, String.valueOf(destination));
             if (zkclientx != null) {
                 final String path = ZookeeperPathUtils.getDestinationClusterNode(destination, ip + ":" + port);
                 releaseCid(path);
             }
         } finally {
             MDC.remove(CanalConstants.MDC_DESTINATION);
         }
     }
}

上述代码中，我们可以看到启动一个CanalInstance实际上是在ServerRunningListener的processActiveEnter方法中，通过调用embededCanalServer的start(destination)方法进行的，对于停止也是类似。

那么ServerRunningListener中的相关方法到底是在哪里回调的呢？我们可以在ServerRunningMonitor的start和stop方法中找到答案，这里只列出start方法。

public class ServerRunningMonitor extends AbstractCanalLifeCycle {

...
public void start() {
    super.start();
    processStart();//其内部会调用ServerRunningListener的processStart()方法
    if (zkClient != null) {//存在zk，以HA方式启动
        // 如果需要尽可能释放instance资源，不需要监听running节点，不然即使stop了这台机器，另一台机器立马会start
        String path = ZookeeperPathUtils.getDestinationServerRunning(destination);
        zkClient.subscribeDataChanges(path, dataListener);

        initRunning();
    } else {//没有zk，直接启动
        processActiveEnter();
    }
}

//...stop方法逻辑类似，相关代码省略
}

当ServerRunningMonitor的start方法被调用时，其首先会直接调用processStart方法，这个方法内部直接调了ServerRunningListener的processStart()方法，源码如下所示。通过前面的分析，我们已经知道在存在zkClient!=null的情况，会往zk中创建一个节点。

private void processStart() {
    if (listener != null) {
        try {
            listener.processStart();
        } catch (Exception e) {
            logger.error("processStart failed", e);
        }
    }
}

HA方式启动：

存在zk，说明canal server可能做了集群，因为canal就是利用zk来做HA的。首先根据destination构造一个zk的节点路径，然后进行监听。

/*构建临时节点的路径：/otter/canal/destinations/{0}/running，其中占位符{0}会被destination替换。
在集群模式下，可能会有多个canal server共同处理同一个destination，
在某一时刻，只能由一个canal server进行处理，处理这个destination的canal server进入running状态，其他canal server进入standby状态。*/
String path = ZookeeperPathUtils.getDestinationServerRunning(destination);

/*对destination对应的running节点进行监听，一旦发生了变化，则说明可能其他处理相同destination的canal server可能出现了异常，
此时需要尝试自己进入running状态。*/
zkClient.subscribeDataChanges(path, dataListener);

上述只是监听代码，之后尝试调用initRunning方法通过HA的方式来启动CanalInstance。

private void initRunning() {
    if (!isStart()) {
        return;
    }
    //构建临时节点的路径：/otter/canal/destinations/{0}/running，其中占位符{0}会被destination替换
    String path = ZookeeperPathUtils.getDestinationServerRunning(destination);
    // 序列化
    //构建临时节点的数据，标记当前destination由哪一个canal server处理
    byte[] bytes = JsonUtils.marshalToByte(serverData);
    try {
        mutex.set(false);
        //尝试创建临时节点。如果节点已经存在，说明是其他的canal server已经启动了这个canal instance。
        //此时会抛出ZkNodeExistsException，进入catch代码块。
        zkClient.create(path, bytes, CreateMode.EPHEMERAL);
        activeData = serverData;
        processActiveEnter();//如果创建成功，触发一下事件，内部调用ServerRunningListener的processActiveEnter方法
        mutex.set(true);
    } catch (ZkNodeExistsException e) {
      //创建节点失败，则根据path从zk中获取当前是哪一个canal server创建了当前canal instance的相关信息。
      //第二个参数true，表示的是，如果这个path不存在，则返回null。
        bytes = zkClient.readData(path, true);
        if (bytes == null) {// 如果不存在节点，立即尝试一次
            initRunning();
        } else {
        //如果的确存在，则将创建该canal instance实例信息存入activeData中。
            activeData = JsonUtils.unmarshalFromByte(bytes, ServerRunningData.class);
        }
    } catch (ZkNoNodeException e) {//如果/otter/canal/destinations/{0}/节点不存在，进行创建其中占位符{0}会被destination替换
        zkClient.createPersistent(ZookeeperPathUtils.getDestinationPath(destination), true);
       // 尝试创建父节点
        initRunning();
    }
}

可以看到，initRunning方法内部只有在尝试在zk中创建节点成功后，才会去调用listener的processActiveEnter方法来真正启动destination对应的canal instance，这是canal HA方式启动的核心。canal官方文档中介绍了CanalServer HA机制启动的流程，如下：

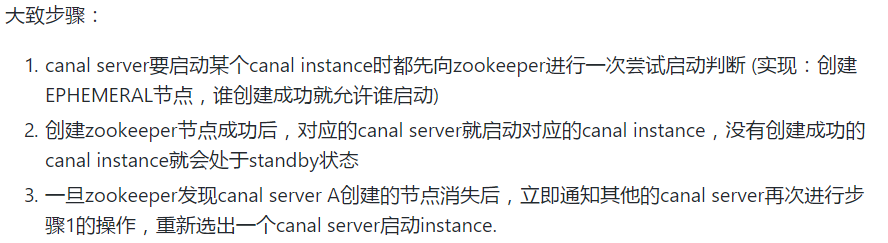

事实上，这个说明的前两步，都是在initRunning方法中实现的。从上面的代码中，我们可以看出，在HA机启动的情况下，initRunning方法不一定能走到processActiveEnter()方法，因为创建临时节点可能会出错。

此外，根据官方文档说明，如果出错，那么当前canal instance则进入standBy状态。也就是另外一个canal instance出现异常时，当前canal instance顶上去。那么相关源码在什么地方呢？在HA方式启动最开始的2行代码的监听逻辑中：

String path = ZookeeperPathUtils.getDestinationServerRunning(destination);
zkClient.subscribeDataChanges(path, dataListener);

其中dataListener类型是IZkDataListener，这是zkclient客户端提供的接口，定义如下：

public interface IZkDataListener {
    public void handleDataChange(String dataPath, Object data) throws Exception;
    public void handleDataDeleted(String dataPath) throws Exception;
}

当zk节点中的数据发生变更时，会自动回调这两个方法，很明显，一个是用于处理节点数据发生变化，一个是用于处理节点数据被删除。

而dataListener是在ServerRunningMonitor的构造方法中初始化的，如下：

public ServerRunningMonitor(){
    // 创建父节点
    dataListener = new IZkDataListener() {
        //！！！目前看来，好像并没有存在修改running节点数据的代码，为什么这个方法不是空实现？
        public void handleDataChange(String dataPath, Object data) throws Exception {
            MDC.put("destination", destination);
            ServerRunningData runningData = JsonUtils.unmarshalFromByte((byte[]) data, ServerRunningData.class);
            if (!isMine(runningData.getAddress())) {
                mutex.set(false);
            }

            if (!runningData.isActive() && isMine(runningData.getAddress())) { // 说明出现了主动释放的操作，并且本机之前是active
              release = true;
                releaseRunning();// 彻底释放mainstem            }

            activeData = (ServerRunningData) runningData;
        }
        //当其他canal instance出现异常，临时节点数据被删除时，会自动回调这个方法，此时当前canal instance要顶上去
        public void handleDataDeleted(String dataPath) throws Exception {
            MDC.put("destination", destination);
            mutex.set(false);
            if (!release && activeData != null && isMine(activeData.getAddress())) {
                // 如果上一次active的状态就是本机，则即时触发一下active抢占
                initRunning();
            } else {
                // 否则就是等待delayTime，避免因网络瞬端或者zk异常，导致出现频繁的切换操作
                delayExector.schedule(new Runnable() {

                    public void run() {
                        initRunning();//尝试自己进入running状态
                    }
                }, delayTime, TimeUnit.SECONDS);
            }
        }

    };

}

那么现在问题来了？ServerRunningMonitor的start方法又是在哪里被调用的，这个方法被调用了，才能真正的启动canal instance。这部分代码我们放到后面的CanalController中的start方法进行讲解。

下面分析最后一部分代码，autoScan机制相关代码。

3.5 autoScan机制相关代码

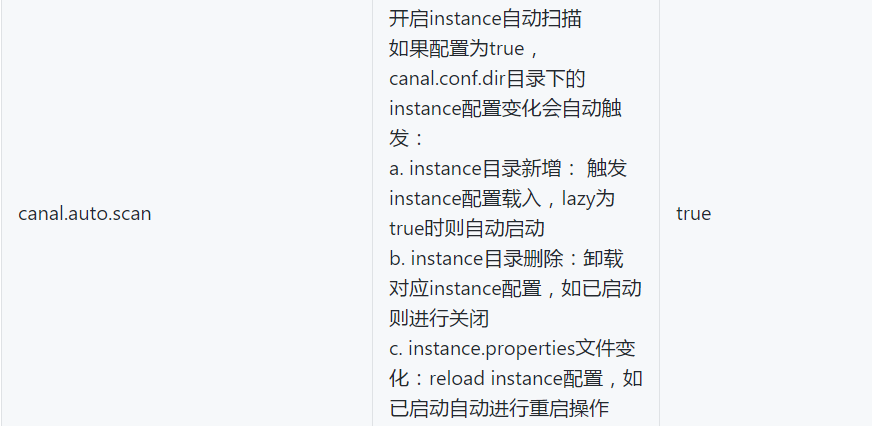

关于autoscan，官方文档有以下介绍：

结合autoscan机制的相关源码：

//
autoScan = BooleanUtils.toBoolean(getProperty(properties, CanalConstants.CANAL_AUTO_SCAN));
        if (autoScan) {
            defaultAction = new InstanceAction() {//....};

            instanceConfigMonitors = //....
        }

可以看到，autoScan是否需要自动扫描的开关，只有当autoScan为true时，才会初始化defaultAction字段和instanceConfigMonitors字段。其中：

其中：
defaultAction：其作用是如果配置发生了变更，默认应该采取什么样的操作。其实现了InstanceAction接口定义的三个抽象方法：start、stop和reload。当新增一个destination配置时，需要调用start方法来启动；当移除一个destination配置时，需要调用stop方法来停止；当某个destination配置发生变更时，需要调用reload方法来进行重启。
instanceConfigMonitors：类型为Map<InstanceMode, InstanceConfigMonitor>。defaultAction字段只是定义了配置发生变化默认应该采取的操作，那么总该有一个类来监听配置是否发生了变化，这就是InstanceConfigMonitor的作用。官方文档中，只提到了对canal.conf.dir配置项指定的目录的监听，这指的是通过spring方式加载配置。显然的，通过manager方式加载配置，配置中心的内容也是可能发生变化的，也需要进行监听。此时可以理解为什么instanceConfigMonitors的类型是一个Map，key为InstanceMode，就是为了对这两种方式的配置加载方式都进行监听。

defaultAction字段初始化源码如下所示：

defaultAction = new InstanceAction() {

    public void start(String destination) {
        InstanceConfig config = instanceConfigs.get(destination);
        if (config == null) {
            // 重新读取一下instance config
            config = parseInstanceConfig(properties, destination);
            instanceConfigs.put(destination, config);
        }

        if (!embededCanalServer.isStart(destination)) {
            // HA机制启动
            ServerRunningMonitor runningMonitor = ServerRunningMonitors.getRunningMonitor(destination);
            if (!config.getLazy() && !runningMonitor.isStart()) {
                runningMonitor.start();
            }
        }
    }

    public void stop(String destination) {
        // 此处的stop，代表强制退出，非HA机制，所以需要退出HA的monitor和配置信息
        InstanceConfig config = instanceConfigs.remove(destination);
        if (config != null) {
            embededCanalServer.stop(destination);
            ServerRunningMonitor runningMonitor = ServerRunningMonitors.getRunningMonitor(destination);
            if (runningMonitor.isStart()) {
                runningMonitor.stop();
            }
        }
    }

    public void reload(String destination) {
        // 目前任何配置变化，直接重启，简单处理
        stop(destination);
        start(destination);
    }
};

instanceConfigMonitors字段初始化源码如下所示：

instanceConfigMonitors = MigrateMap.makeComputingMap(new Function<InstanceMode, InstanceConfigMonitor>() {
       public InstanceConfigMonitor apply(InstanceMode mode) {
           int scanInterval = Integer.valueOf(getProperty(properties, CanalConstants.CANAL_AUTO_SCAN_INTERVAL));
           if (mode.isSpring()) {//如果加载方式是spring，返回SpringInstanceConfigMonitor
               SpringInstanceConfigMonitor monitor = new SpringInstanceConfigMonitor();
               monitor.setScanIntervalInSecond(scanInterval);
               monitor.setDefaultAction(defaultAction);
               // 设置conf目录，默认是user.dir + conf目录组成
               String rootDir = getProperty(properties, CanalConstants.CANAL_CONF_DIR);
               if (StringUtils.isEmpty(rootDir)) {
                   rootDir = "../conf";
               }
               if (StringUtils.equals("otter-canal", System.getProperty("appName"))) {
                   monitor.setRootConf(rootDir);
               } else {
                   // eclipse debug模式
                   monitor.setRootConf("src/main/resources/");
               }
               return monitor;
           } else if (mode.isManager()) {//如果加载方式是manager，返回ManagerInstanceConfigMonitor
               return new ManagerInstanceConfigMonitor();
           } else {
               throw new UnsupportedOperationException("unknow mode :" + mode + " for monitor");
           }
       }
   });

可以看到instanceConfigMonitors也是根据mode属性，来采取不同的监控实现类SpringInstanceConfigMonitor 或者ManagerInstanceConfigMonitor，二者都实现了InstanceConfigMonitor接口。

public interface InstanceConfigMonitor extends CanalLifeCycle {
    void register(String destination, InstanceAction action);
    void unregister(String destination);
}

当需要对一个destination进行监听时，调用register方法

当取消对一个destination监听时，调用unregister方法。

事实上，unregister方法在canal 内部并没有有任何地方被调用，也就是说，某个destination如果开启了autoScan=true，那么你是无法在运行时停止对其进行监控的。如果要停止，你可以选择将对应的目录删除。

InstanceConfigMonitor本身并不知道哪些canal instance需要进行监控，因为不同的canal instance，有的可能设置autoScan为true，另外一些可能设置为false。

在CanalConroller的start方法中，对于autoScan为true的destination，会调用InstanceConfigMonitor的register方法进行注册，此时InstanceConfigMonitor才会真正的对这个destination配置进行扫描监听。对于那些autoScan为false的destination，则不会进行监听。

目前SpringInstanceConfigMonitor对这两个方法都进行了实现，而ManagerInstanceConfigMonitor目前对这两个方法实现的都是空，需要开发者自己来实现。

在实现ManagerInstanceConfigMonitor时，可以参考SpringInstanceConfigMonitor。

此处不打算再继续进行分析SpringInstanceConfigMonitor的源码，因为逻辑很简单，感兴趣的读者可以自行查看SpringInstanceConfigMonitor 的scan方法，内部在什么情况下会回调defualtAction的start、stop、reload方法。

4 CanalController的start方法

而ServerRunningMonitor的start方法，是在CanalController中的start方法中被调用的，CanalController中的start方法是在CanalLauncher中被调用的。

com.alibaba.otter.canal.deployer.CanalController#start

public void start() throws Throwable {
        logger.info("## start the canal server[{}:{}]", ip, port);
        // 创建整个canal的工作节点 :/otter/canal/cluster/{0}
        final String path = ZookeeperPathUtils.getCanalClusterNode(ip + ":" + port);
        initCid(path);
        if (zkclientx != null) {
            this.zkclientx.subscribeStateChanges(new IZkStateListener() {
                public void handleStateChanged(KeeperState state) throws Exception {
                }
                public void handleNewSession() throws Exception {
                    initCid(path);
                }
            });
        }
        // 优先启动embeded服务
        embededCanalServer.start();
        //启动不是lazy模式的CanalInstance，通过迭代instanceConfigs，根据destination获取对应的ServerRunningMonitor，然后逐一启动
        for (Map.Entry<String, InstanceConfig> entry : instanceConfigs.entrySet()) {
            final String destination = entry.getKey();
            InstanceConfig config = entry.getValue();
            // 如果destination对应的CanalInstance没有启动，则进行启动
            if (!embededCanalServer.isStart(destination)) {
                ServerRunningMonitor runningMonitor = ServerRunningMonitors.getRunningMonitor(destination);
                //如果不是lazy，lazy模式需要等到第一次有客户端请求才会启动
                if (!config.getLazy() && !runningMonitor.isStart()) {
                    runningMonitor.start();
                }
            }
            if (autoScan) {
                instanceConfigMonitors.get(config.getMode()).register(destination, defaultAction);
            }
        }
        if (autoScan) {//启动配置文件自动检测机制
            instanceConfigMonitors.get(globalInstanceConfig.getMode()).start();
            for (InstanceConfigMonitor monitor : instanceConfigMonitors.values()) {
                if (!monitor.isStart()) {
                    monitor.start();//启动monitor
                }
            }
        }
        // 启动网络接口，监听客户端请求
        canalServer.start();
    }

5 总结

deployer模块的主要作用：
1、读取canal.properties，确定canal instance的配置加载方式
2、确定canal instance的启动方式：独立启动或者集群方式启动
3、监听canal instance的配置的变化，动态停止、启动或新增
4、启动canal server，监听客户端请求

转载说明

本文转载自田守枝的Java技术博客，感谢作者的分享
