canal源码解析系列(6):filter模块

[CloudCanal-万少]

系列文章索引：

1. canal源码分析简介
2. deployer模块(上)
3. deployer模块(下)
4. server模块
5. instance模块
6. store模块(上)
7. store模块(下)
8. filter模块
9. driver模块

Filter模块简介

filter模块用于对binlog进行过滤。在实际开发中，一个mysql实例中可能会有多个库，每个库里面又会有多个表，可能我们只是想订阅某个库中的部分表，这个时候就需要进行过滤。也就是说，parser模块解析出来binlog之后，会进行一次过滤之后，才会存储到store模块中。

    过滤规则的配置既可以在canal服务端进行，也可以在客户端进行。

服务端配置

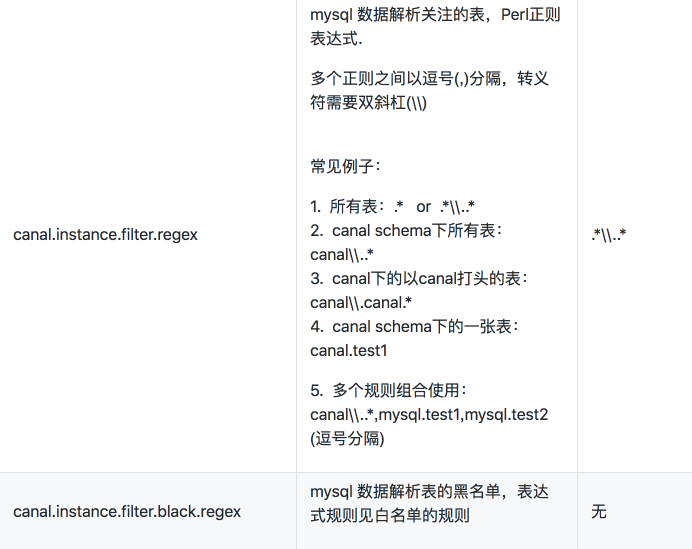

    我们在配置一个canal instance时，在instance.properties中有以下两个配置项：

其中：

canal.instance.filter.regex用于配置白名单，也就是我们希望订阅哪些库，哪些表，默认值为.*\\..*，也就是订阅所有库，所有表。

canal.instance.filter.black.regex用于配置黑名单，也就是我们不希望订阅哪些库，哪些表。没有默认值，也就是默认黑名单为空。

需要注意的是，在过滤的时候，会先根据白名单进行过滤，再根据黑名单过滤。意味着，如果一张表在白名单和黑名单中都出现了，那么这张表最终不会被订阅到，因为白名单通过后，黑名单又将这张表给过滤掉了。

另外一点值得注意的是，过滤规则使用的是perl正则表达式，而不是jdk自带的正则表达式。意味着filter模块引入了其他依赖，来进行匹配。具体来说，filter模块的pom.xml中包含以下两个依赖：

<dependency>
   <groupId>com.googlecode.aviator</groupId>
   <artifactId>aviator</artifactId>
</dependency>
<dependency>
   <groupId>oro</groupId>
   <artifactId>oro</artifactId>
</dependency>

其中：

aviator：是一个开源的、高性能、轻量级的 java 语言实现的表达式求值引擎

oro：全称为Jakarta ORO，最全面以及优化得最好的正则表达式API之一，Jakarta-ORO库以前叫做OROMatcher，是由DanielF. Savarese编写，后来捐赠给了apache Jakarta Project。canal的过滤规则就是通过oro中的Perl5Matcher来进行完成的。

显然，对于filter模块的源码解析，实际上主要变成了对aviator、oro的分析。

这一点，我们可以从filter模块核心接口CanalEventFilter的实现类中得到验证。CanalEventFilter接口定义了一个filter方法：

public interface CanalEventFilter<T> {
    boolean filter(T event) throws CanalFilterException;
}

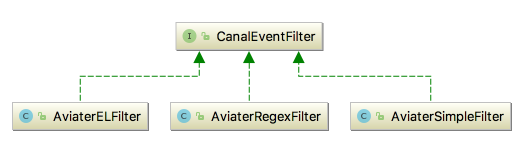

 目前针对CanalEventFilter提供了3个实现类，都是基于开源的java表达式求值引擎Aviator，如下：

提示：这个3个实现都是以Aviater开头，应该是拼写错误，正确的应该是Aviator。

其中：

• AviaterELFilter：基于Aviator el表达式的匹配过滤

• AviaterSimpleFilter：基于Aviator进行tableName简单过滤计算，不支持正则匹配

• AviaterRegexFilter：基于Aviator进行tableName正则匹配的过滤算法。内部使用到了一个RegexFunction类，这是对Aviator自定义的函数的扩展，内部使用到了oro中的Perl5Matcher来进行正则匹配。

  需要注意的是，尽管filter模块提供了3个基于Aviator的过滤器实现，但是实际上使用到的只有AviaterRegexFilter。这一点可以在canal-deploy模块提供的xxx-instance.xml配置文件中得要验证。以default-instance.xml为例，eventParser这个bean包含以下两个属性：

<bean id="eventParser" class="com.alibaba.otter.canal.parse.inbound.mysql.MysqlEventParser">
   <!-- ... -->
   <!-- 解析过滤处理 -->
   <property name="eventFilter">
      <bean class="com.alibaba.otter.canal.filter.aviater.AviaterRegexFilter" >
         <constructor-arg index="0" value="${canal.instance.filter.regex:.*\..*}" />
      </bean>
   </property>

   <property name="eventBlackFilter">
      <bean class="com.alibaba.otter.canal.filter.aviater.AviaterRegexFilter" >
         <constructor-arg index="0" value="${canal.instance.filter.black.regex:}" />
         <constructor-arg index="1" value="false" />
      </bean>
   </property>
  <!-- ... -->
</bean>

其中：

• eventFilter属性：使用配置项canal.instance.filter.regex的值进行白名单过滤。

• eventBlackFilter属性：使用配置项canal.instance.filter.black.regex进行黑名单过滤。

  这两个属性的值都是通过一个内部bean的方式进行配置，类型都是AviaterRegexFilter。由于其他两个类型的CanalEventFilter实现在parser模块中并没有使用到，因此后文中，我们也只会对AviaterRegexFilter进行分析。

  前面提到，parser模块在过滤的时候，会先根据canal.instance.filter.regex进行白名单过滤，再根据 canal.instance.filter.black.regex进行黑名单过滤。到这里，实际上就是先通过eventFilter进行摆明但过滤，通过eventBlackFilter进行黑名单过滤。

  parser模块实际上会将eventFilter、eventBlackFilter设置到一个LogEventConvert对象中，这个对象有2个方法：parseQueryEvent和parseRowsEvent都进行了过滤。以parseRowsEvent方法为例：

com.alibaba.otter.canal.parse.inbound.mysql.dbsync.LogEventConvert#parseRowsEvent(省略部分代码片段)

private Entry parseRowsEvent(RowsLogEvent event) {
...
        TableMapLogEvent table = event.getTable();
        String fullname = table.getDbName() + "." + table.getTableName();
        // check name filter
        if (nameFilter != null && !nameFilter.filter(fullname)) {
            return null;
        }
        if (nameBlackFilter != null && nameBlackFilter.filter(fullname)) {
            return null;
        }
...

}

这里的nameFilter、nameBlackFilter实际上就是我们设置到parser中的 eventFilter、eventBlackFilter，只不过parser将其设置到LogEventConvert对象中换了一个名字。

  可以看到，的确是先使用nameFilter进行白名单过滤，再使用nameBlackFilter进行黑名单过滤。在过滤时，使用dbName+"."+tableName作为参数，进行过滤。如果被过滤掉了，就返回null。

  再次提醒，由于黑名单后过滤，因此如果希望订阅一个表，一定不要在黑名单中出现。

客户端配置

上面提到的都是服务端配置。canal也支持客户端配置过滤规则。举例来说，假设一个库有10张表，一个client希望订阅其中5张表，另一个client希望订阅另5张表。此时，服务端可以订阅10张表，当client来消费的时候，根据client的过滤规则只返回给对应的binlog event。

  客户端指定过滤规则通过client模块中的CanalConnector的subscribe方法来进行，subscribe有两种重载形式，如下：

//对于第一个subscribe方法，不指定filter，以服务端的filter为准
void subscribe() throws CanalClientException;

// 指定了filter：
// 如果本次订阅中filter信息为空，则直接使用canal server服务端配置的filter信息
// 如果本次订阅中filter信息不为空，目前会直接替换canal server服务端配置的filter信息，以本次提交的为准
void subscribe(String filter) throws CanalClientException;

通过不同client指定不同的过滤规则，可以达到服务端一份数据供多个client进行订阅消费的效果。

  然而，想法是好的，现实确是残酷的，由于目前一个canal instance只允许一个client订阅，因此目前还达不到这种效果。读者明白这种设计的初衷即可。

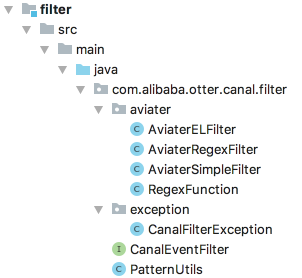

最后列出filter模块的目录结构，这个模块的类相当的少，如下：

到此，filter模块的主要作用已经讲解完成。接着应该针对AviaterRegexFilter进行源码分析，由于其基于Aviator和oro基础之上编写，因此先对Aviator和oro进行介绍。

Aviator快速入门

说明，这里关于Aviator的相关内容直接摘录自官网：https://github.com/killme2008/aviator，并没有包含Aviator所有内容，仅仅是就canal内部使用到的一些特性进行讲解。

    Aviator是一个高性能、轻量级的 java 语言实现的表达式求值引擎, 主要用于各种表达式的动态求值。现在已经有很多开源可用的 java 表达式求值引擎,为什么还需要 Avaitor 呢?

    Aviator的设计目标是轻量级和高性能,相比于Groovy、JRuby的笨重, Aviator非常小, 加上依赖包也才 537K,不算依赖包的话只有 70K; 当然, Aviator的语法是受限的, 它不是一门完整的语言, 而只是语言的一小部分集合。

    其次, Aviator的实现思路与其他轻量级的求值器很不相同, 其他求值器一般都是通过解释的方式运行, 而Aviator则是直接将表达式编译成 JVM 字节码, 交给 JVM 去执行。简单来说, Aviator的定位是介于 Groovy 这样的重量级脚本语言和 IKExpression 这样的轻量级表达式引擎之间。

Aviator 的特性：

• 支持绝大多数运算操作符，包括算术操作符、关系运算符、逻辑操作符、位运算符、正则匹配操作符(=~)、三元表达式(?:)

• 支持操作符优先级和括号强制设定优先级

• 逻辑运算符支持短路运算。

• 支持丰富类型，例如nil、整数和浮点数、字符串、正则表达式、日期、变量等，支持自动类型转换。

• 内置一套强大的常用函数库

• 可自定义函数，易于扩展

• 可重载操作符

• 支持大数运算(BigInteger)和高精度运算(BigDecimal)

• 性能优秀

引入Aviator, 从 3.2.0 版本开始， Aviator 仅支持 JDK 7 及其以上版本。 JDK 6 请使用 3.1.1 这个稳定版本。
注意：canal 1.0.24 中使用的是Aviator 2.2.1版本。

    Aviator的使用都是集中通过com.googlecode.aviator.AviatorEvaluator这个入口类来处理。在canal提供的AviaterRegexFilter中，仅仅使用到了Aviator部分功能，我们这里也仅仅就这些功能进行讲解。

编译表达式

参考：https://github.com/killme2008/aviator/wiki#编译表达式

案例：

public class TestAviator {
        public static void main(String[] args) {
            //1、定义一个字符串表达式
            String expression = "a-(b-c)>100";
            //2、对表达式进行编译，得到Expression对象实例
            Expression compiledExp = AviatorEvaluator.compile(expression);
            //3、准备计算表达式需要的参数
            Map<String, Object> env = new HashMap<String, Object>();
            env.put("a", 100.3);
            env.put("b", 45);
            env.put("c", -199.100);
            //4、执行表达式，通过调用Expression的execute方法
            Boolean result = (Boolean) compiledExp.execute(env);
            System.out.println(result);  // false
        }
    }

通过compile方法可以将表达式编译成Expression的中间对象, 当要执行表达式的时候传入env并调用Expression的execute方法即可。 表达式中使用了括号来强制优先级, 这个例子还使用了>用于比较数值大小, 比较运算符!=、==、>、>=、<、<=不仅可以用于数值, 也可以用于String、Pattern、Boolean等等, 甚至是任何用户传入的两个都实现了java.lang.Comparable接口的对象之间。

编译后的结果你可以自己缓存, 也可以交给 Aviator 帮你缓存, AviatorEvaluator内部有一个全局的缓存池, 如果你决定缓存编译结果, 可以通过:

public static Expression compile(String expression, boolean cached)

将cached设置为true即可, 那么下次编译同一个表达式的时候将直接返回上一次编译的结果。

使缓存失效通过以下方法：

public static void invalidateCache(String expression)

自定义函数

参考：https://github.com/killme2008/aviator/wiki#自定义函数

    Aviator 除了内置的函数之外,还允许用户自定义函数,只要实现com.googlecode.aviator.runtime.type.AviatorFunction接口, 并注册到AviatorEvaluator即可使用. AviatorFunction接口十分庞大, 通常来说你并不需要实现所有的方法, 只要根据你的方法的参 数个数, 继承AbstractFunction类并override相应方法即可。

可以看一个例子,我们实现一个add函数来做数值的相加:

//1、自定义函数AddFunction，继承AbstractFunction，覆盖其getName方法和call方法
    class AddFunction extends AbstractFunction {
         // 1.1 getName用于返回函数的名字，之后需要使用这个函数时，达表示需要以add开头
        public String getName() {
            return "add";
        }
        // 1.2 在执行计算时，call方法将会被回调。call方法有多种重载形式，参数可以分为2类：
        // 第一类：所有的call方法的第一个参数都是Map类型的env参数。
        // 第二类：不同数量的AviatorObject参数。由于在这里我们的add方法只接受2个参数，
        // 所以覆盖接受2个AviatorObject参数call方法重载形式
        // 用户在执行时，通过"函数名(参数1,参数2,...)"方式执行函数，如："add(1, 2)"
        @Override
        public AviatorObject call(Map<String, Object> env, AviatorObject arg1, AviatorObject arg2) {
            Number left = FunctionUtils.getNumberValue(arg1, env);
            Number right = FunctionUtils.getNumberValue(arg2, env);
            return new AviatorDouble(left.doubleValue() + right.doubleValue());
        }
    }

    public class TestAviator {
        public static void main(String[] args) {
            //注册函数
            AviatorEvaluator.addFunction(new AddFunction());
            System.out.println(AviatorEvaluator.execute("add(1, 2)"));           // 3.0
            System.out.println(AviatorEvaluator.execute("add(add(1, 2), 100)")); // 103.0
        }
    }

注册函数通过AviatorEvaluator.addFunction方法, 移除可以通过removeFunction。另外， FunctionUtils 提供了一些方便参数类型转换的方法。

AviaterRegexFilter源码解析

AviaterRegexFilter实现了CanalEventParser接口，主要是实现其filter方法对binlog进行过滤。

首先对AviaterRegexFilter中定义的字段和构造方法进行介绍：

com.alibaba.otter.canal.filter.aviater.AviaterRegexFilter

public class AviaterRegexFilter implements CanalEventFilter<String> {
    //我们的配置的binlog过滤规则可以由多个正则表达式组成，使用逗号”,"进行分割
    private static final String SPLIT = ",";
    //将经过逗号",”分割后的过滤规则重新使用|串联起来
    private static final String PATTERN_SPLIT = "|";
    //canal定义的Aviator过滤表达式，使用了regex自定义函数，接受pattern和target两个参数
    private static final String FILTER_EXPRESSION = "regex(pattern,target)";
    //regex自定义函数实现，RegexFunction的getName方法返回regex，call方法接受两个参数
    private static final RegexFunction regexFunction = new RegexFunction();
    //对自定义表达式进行编译，得到Expression对象
    private final Expression exp = AviatorEvaluator.compile(FILTER_EXPRESSION, true);
    static {
        //将自定义函数添加到AviatorEvaluator中
        AviatorEvaluator.addFunction(regexFunction);
    }
    //用于比较两个字符串的大小
    private static final Comparator<String> COMPARATOR = new StringComparator();

    //用户设置的过滤规则，需要使用SPLIT进行分割
    final private String pattern;
    //在没有指定过滤规则pattern情况下的默认值，例如默认为true，表示用户不指定过滤规则情况下，总是返回所有的binlog event
    final private boolean defaultEmptyValue;
    public AviaterRegexFilter(String pattern) {
        this(pattern, true);
    }
    //构造方法
    public AviaterRegexFilter(String pattern, boolean defaultEmptyValue) {
        //1 给defaultEmptyValue字段赋值
        this.defaultEmptyValue = defaultEmptyValue;

        //2、给pattern字段赋值
        //2.1 将传入pattern以逗号",”进行分割，放到list中；如果没有指定pattern，则list为空，意味着不需要过滤
        List<String> list = null;
        if (StringUtils.isEmpty(pattern)) {
            list = new ArrayList<String>();
        } else {
            String[] ss = StringUtils.split(pattern, SPLIT);
            list = Arrays.asList(ss);
        }
        //2.2 对list中的pattern元素，按照从长到短的排序
        Collections.sort(list, COMPARATOR);

       //2.3 对pattern进行头尾完全匹配
        list = completionPattern(list);
        //2.4 将过滤规则重新使用|串联起来赋值给pattern
        this.pattern = StringUtils.join(list, PATTERN_SPLIT);
    }
...
}

上述代码中，2.2 步骤使用了COMPARATOR对list中分割后的pattern进行比较，COMPARATOR的类型是StringComparator，这是定义在AviaterRegexFilter中的一个静态内部类

/**
* 修复正则表达式匹配的问题，因为使用了 oro 的 matches，会出现：
* foo|foot 匹配 foot 出错，原因是 foot 匹配了 foo 之后，会返回 foo，但是 foo 的长度和 foot 的长度不一样
* 因此此类对正则表达式进行了从长到短的排序
*/
private static class StringComparator implements Comparator<String> {
        @Override
        public int compare(String str1, String str2) {
            if (str1.length() > str2.length()) {
                return -1;
            } else if (str1.length() < str2.length()) {
                return 1;
            } else {
                return 0;
            }
        }
    }

上述代码2.3节调用completionPattern(list)方法对list中分割后的pattern进行头尾完全匹配

   /**
     * 修复正则表达式匹配的问题，即使按照长度递减排序，还是会出现以下问题：
     *  foooo|f.*t 匹配 fooooot 出错，原因是 fooooot 匹配了 foooo 之后，会将 fooo 和数据进行匹配，
     * 但是 foooo 的长度和 fooooot 的长度不一样，因此此类对正则表达式进行头尾完全匹配
     */
    private List<String> completionPattern(List<String> patterns) {
        List<String> result = new ArrayList<String>();
        for (String pattern : patterns) {
            StringBuffer stringBuffer = new StringBuffer();
            stringBuffer.append("^");
            stringBuffer.append(pattern);
            stringBuffer.append("$");
            result.add(stringBuffer.toString());
        }
        return result;
    }
}

filter方法

AviaterRegexFilter类中最重要的就是filter方法，由这个方法执行过滤，如下：

 //1 参数：前面已经分析过parser模块的LogEventConvert中，会将binlog event的 dbName+”."+tableName当做参数过滤
   public boolean filter(String filtered) throws CanalFilterException {
        //2 如果没有指定匹配规则，返回默认值
        if (StringUtils.isEmpty(pattern)) {
            return defaultEmptyValue;
        }
        //3 如果需要过滤的dbName+”.”+tableName是一个空串，返回默认值
        //提示：一些类型的binlog event，如heartbeat，并不是真正修改数据，这种类型的event是没有库名和表名的
        if (StringUtils.isEmpty(filtered)) {
            return defaultEmptyValue;
        }
        //4 将传入的dbName+”."+tableName通过canal自定义的Aviator扩展函数RegexFunction进行计算
        Map<String, Object> env = new HashMap<String, Object>();
        env.put("pattern", pattern);
        env.put("target", filtered.toLowerCase());
        return (Boolean) exp.execute(env);
    }

第4步通过exp.execute方法进行过滤判断，前面已经看到，exp这个Expression实例是通过"regex(pattern,target)"编译得到。根据前面对AviatorEvaluator的介绍，其应该调用一个名字为regex的Aviator自定义函数，这个函数接受2个参数。

RegexFunction的实现如下所示：

com.alibaba.otter.canal.filter.aviater.RegexFunction

public class RegexFunction extends AbstractFunction {
    public AviatorObject call(Map<String, Object> env, AviatorObject arg1, AviatorObject arg2) {
        String pattern = FunctionUtils.getStringValue(arg1, env);
        String text = FunctionUtils.getStringValue(arg2, env);
        Perl5Matcher matcher = new Perl5Matcher();
        boolean isMatch = matcher.matches(text, PatternUtils.getPattern(pattern));
        return AviatorBoolean.valueOf(isMatch);
    }
    public String getName() {
        return "regex";
    }
}

可以看到，在这个函数里面，实际上是根据配置的过滤规则pattern，以及需要过滤的内容text(即dbName+”.”+tableName)，通过jarkata-oro中Perl5Matcher类进行正则表达式匹配。

本文转载自田守枝的Java技术博客，感谢作者的分享
